YTJL-10WJ-ZT電子式組合傳感器電流電壓和取電一體化傳感器

1、    概述

YTJL-10WJ-ZT電子式組合傳感器系列集相序、零序電壓；相序、零序電流和取電一體化傳感器(以下簡稱為極柱)，是一種符合國網一二次融合設備技術規范，并且按照T/CES 018-2018《配電網10kV及20kV交流傳感器技術條件》團體標準要求設計、制造的交流傳感器，滿足團標12kV智能配電柱上開關試驗技術規范以及通用技術條件。電壓、電流和取電傳感器內置于極柱之中，可以直接與箱體配套組裝成智能型真空斷路器，安裝簡便，具有功耗低，準確度高，測量、供電、保護三合一的特點。

YTJL-10WJ-ZT電子式組合傳感器可同時輸出相序電壓、電流以及零序采樣信號，并具有供電功能，用戶可根據需求選擇多種信號組合輸出。

2、    特點

2.1、電壓部分

1）采用阻容結構，長期穩定性好，具有電網長期運行經驗。

2）傳感器為高壓電阻與高壓電容的組合，具有工作電流大、抗干擾能力強的優點。

3）輸出內阻小，可適應各種電纜，克服電纜造成的誤差，電纜互換誤差小于0.1%。

4）具有受環境溫度影響精度變化小的特點        ，在-40℃~70℃全溫度范圍內誤差變化量小于0.2%，完全滿足標準規定的0.5級傳感器的溫度變差指標要求。

5）本極柱單只可以同時輸出2路電壓信號，相序和零序。

2.2、供電部分

1）供電方式采用電容分壓獲得；

2）回路之中設有保護調理二次電路板；

3）供電輸出電壓和功率根據用戶需求設計。

2.3、電流傳感器部分

采用極高穩定性的功率電阻與低功耗鐵芯繞組配合，輸出穩定性好、精度高，滿足全工況運行條件，可以同時輸出相序和零序電流信號。

3、 安裝使用說明

請按照本極柱尺寸要求配裝滅弧室、軟連接以及導桿等附件，箱體安裝孔參照極柱底部輸出端子布置圖。

圖一極柱外形圖

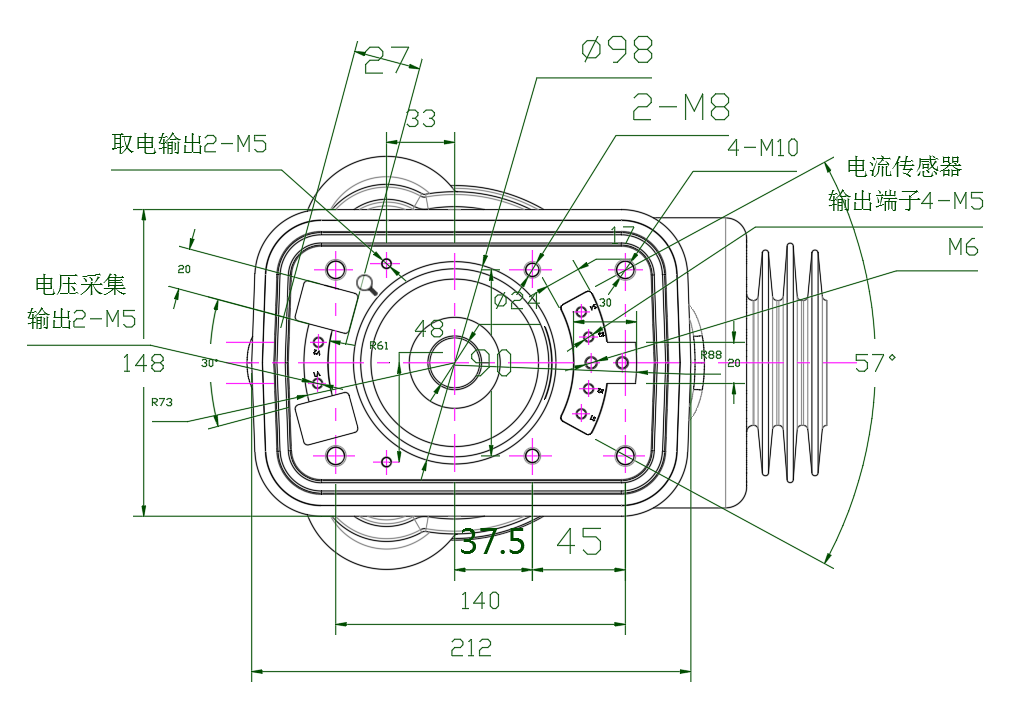

圖二極柱底部輸出端子布置圖

4、整機外形

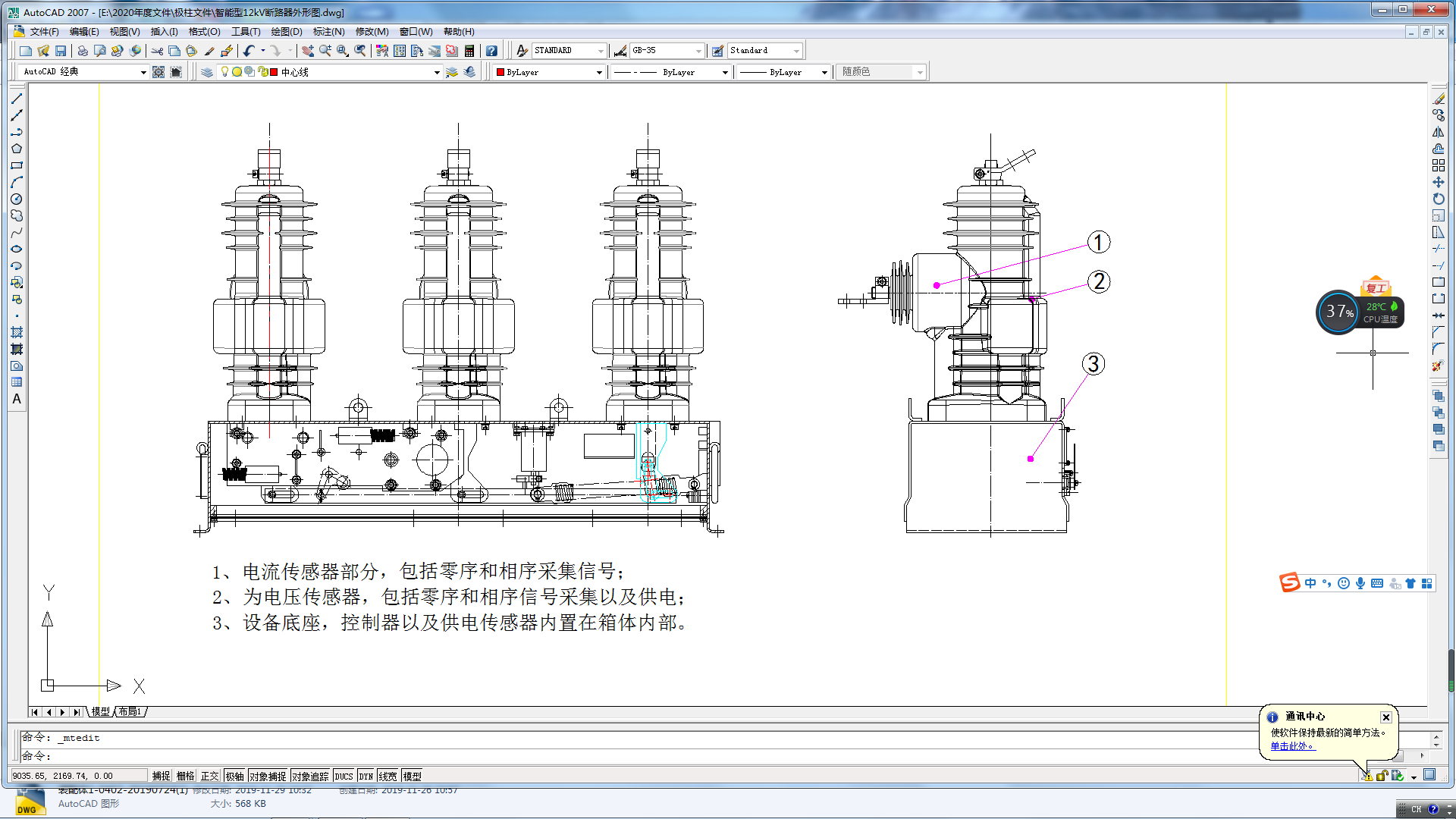

圖三 一體化斷路器整機

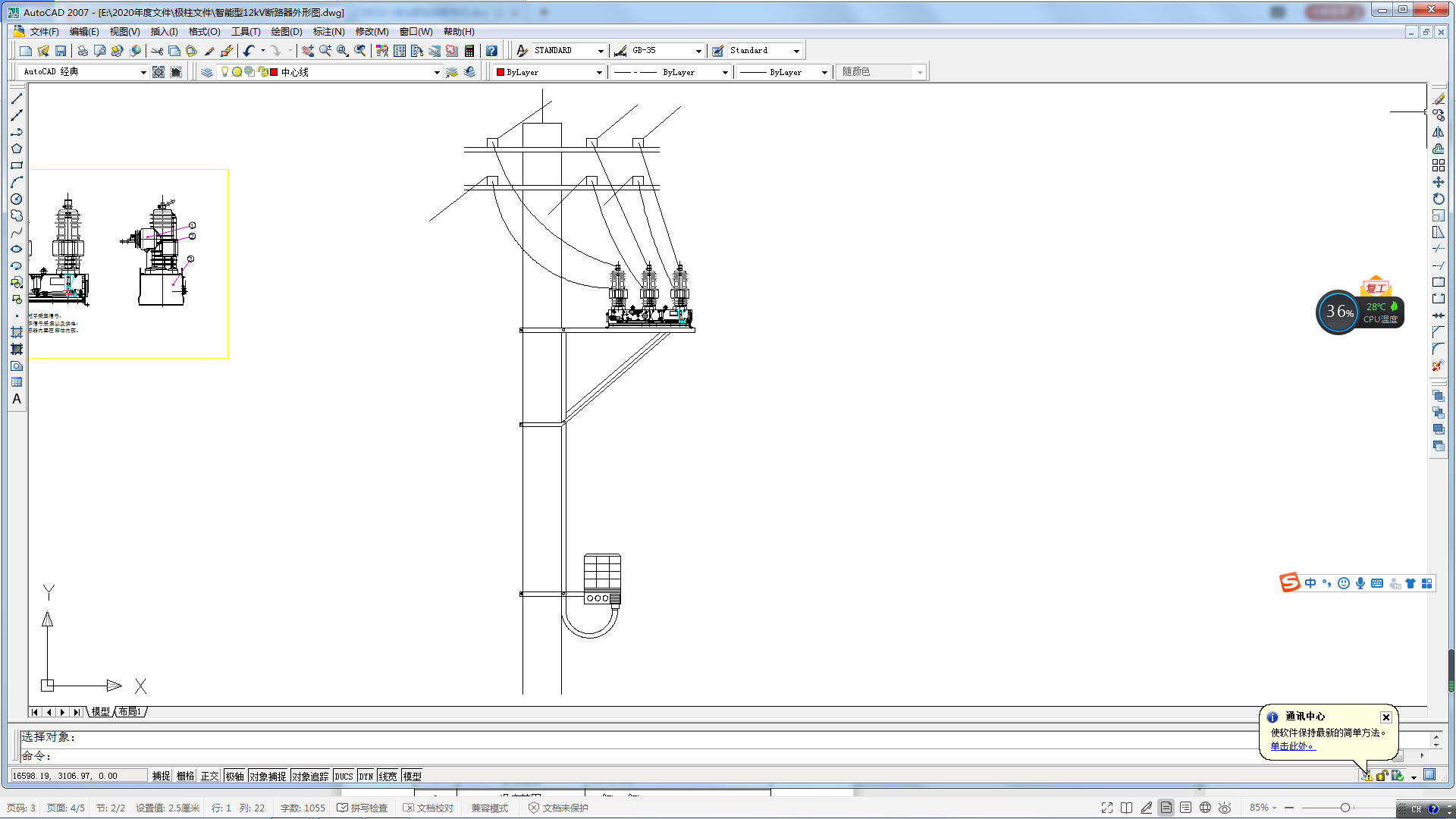

圖四 安裝示意圖

5、主要性能指標

5.1、技術參數

序號	參數	數值
1	額定電壓變比	相電壓：三相10kV/√3 /3.25V/√3 零序電壓：三相10kV/√3 /6.5V/3 供電電壓：三相10kV/√3 /3300PF
2	額定電流變比	相電流600A/1V,零序電流20A/0.2V
3	電壓準確度等級	0.5級；3P級
3	電流準確度等級	0.5S（5P10）；10P10。
4	環境溫度影響變差	＜0.2%（-40℃~70℃溫度范圍內）
5	絕緣電阻	＞1000 MΩ
6	額定負荷	信號采集：1MΩ
7	工作頻率	50±2.5Hz
8	溫度范圍	-40℃~70℃
9	工頻耐壓	42kV（1min）
10	沖擊電壓	75kV

6、安裝使用說明及注意事項

1、安裝時確保接地線與外殼可靠接觸。

2、傳感器二次輸出信號引線宜緊貼箱體布線，多余引線必須剪短做到盡可能短。

3、傳感器二次電壓輸出對地禁止打工頻耐壓。

4、二次接線說明：

相別	額定變比	出線標識	備注
電流相序	600A/1V	Ia+Ia-，Ib+Ib-,Ic+Ic-
電流零序	20A/0.2V	I0+ I0-	標識I0+ I0-為聯結過渡線
電壓相序	10kV/√3/3.25V/√3	Ua+Ua- Ub+Ub- Uc+Uc-
電壓零序	10kV/√3/6.5V/3	U0+ U0-	標識U0為聯結過渡線

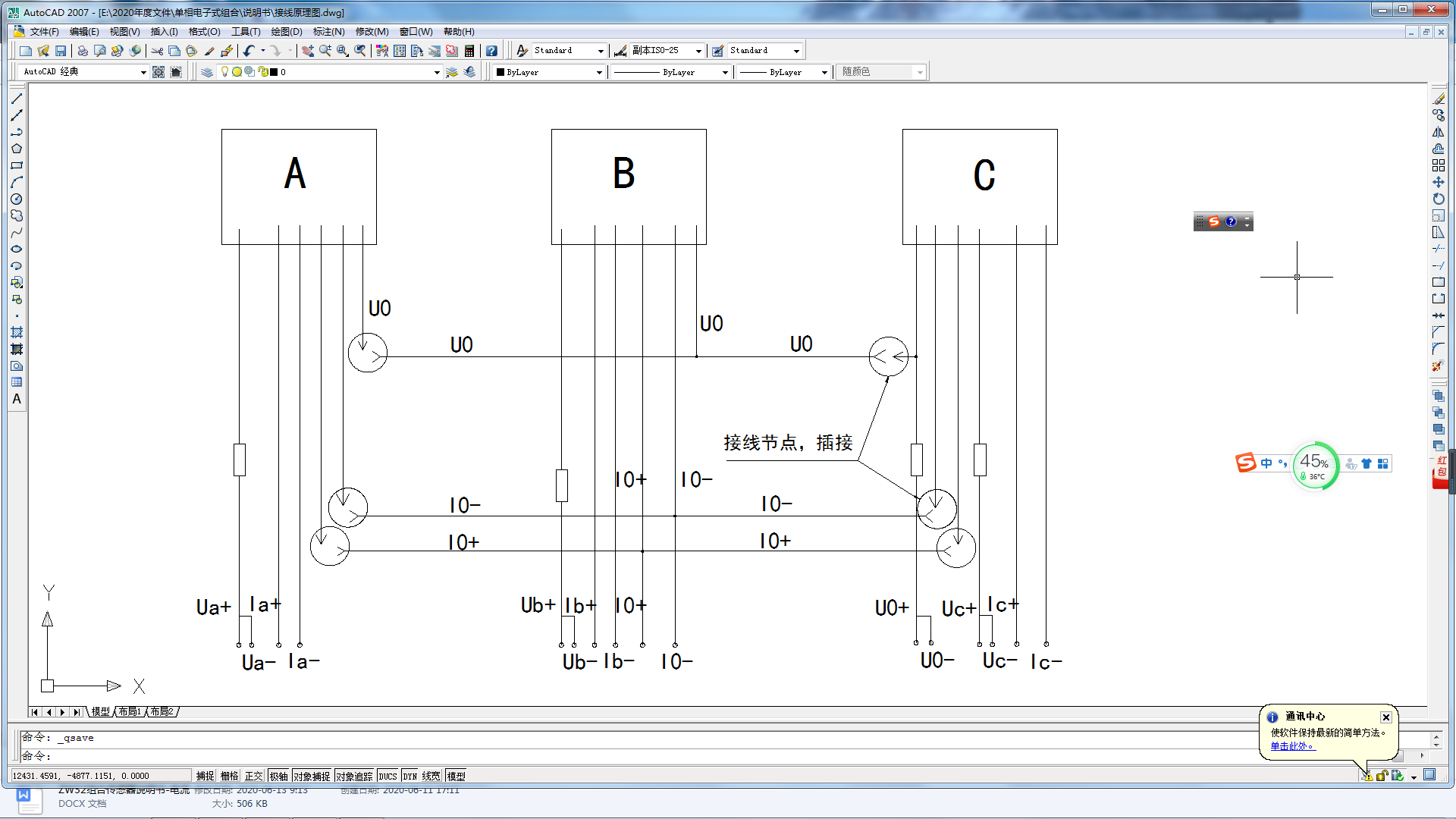

由于零序電流和零序電壓需要三相合成，就需要有中間過渡線的聯結，每相的

I0+、I0-均對應插接；每相的U0均對應插接。出廠之前，產品已經對接好，安裝時請做好標記。

5、  圖示如下：
